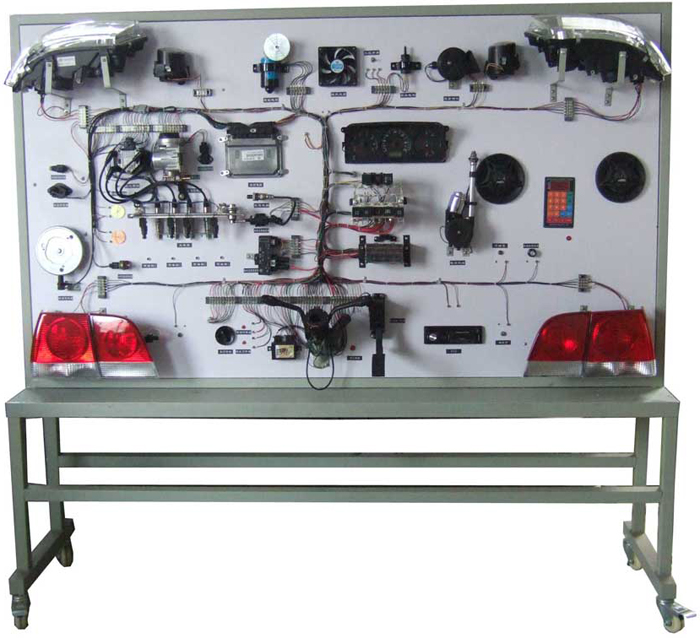

大眾新捷達全車電器實驗臺
功能：
1）適用于汽車專業學員實操技能的培訓考核。
2）真實的汽車零部件展示發動機點火系統、起動系統、充電系統、雨刮系統、燈光照明系統、電動門窗、儀表、音響、中控門鎖的組成結構，可對點火系統、起動系統、充電系統、雨刮系統、燈光照明系統、電動門窗、儀表、音響、中控門鎖進行結構和控制系統的認識實訓。
3）接通工作電源，操縱各種開關完成點火系統、起動系統、充電系統、雨刮系統、燈光照明系統、電動門窗、儀表、音響、中控門鎖工作，充分展示整車電器系統的工作過程。
4）示教板上安裝有診斷座，使用電腦檢測設備，可完成電控單元的故障碼讀取、數據流檢測等自診斷功能。
5）示教板上安裝有故障設置和排除區，跟據實際運行工況設置有多種常風故障，可真實展現故障設置對各系統工作的影響。
6）示教板上繪有完整的各系統電路圖，可直觀學習整車電器系統的工作原理。
7）示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。
8）可實現線路連接與動態演示功能。
9）實訓臺設置故障裝置，便于學生考核。采用380流電源，發電機發電直流DC12V
10材料要求：外觀全新；附件齊全；功能良好。
11）附設備使用說明書。
規格：2200×600×1800mm
|
