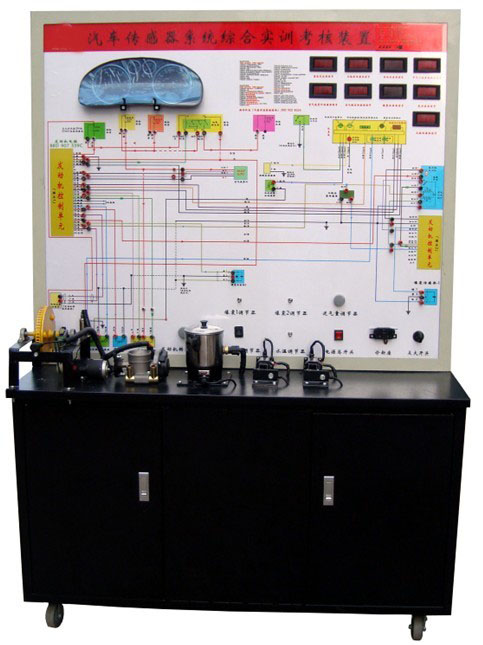

汽車傳感器綜合示教板（帕薩特）
汽車傳感器綜合示教板簡介
選用全新大眾帕薩特發動機傳感器系統材料為基礎制作，模擬發動機運轉，演示發動機傳感器系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
（二）結構組成
發動機電控單元、（儀表）防盜控制單元、防盜鑰匙、發動機各類傳感器、檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（三）功能特點
1．面板上繪有完整的發動機傳感器系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2．操縱開關及按鈕，可真實演示發動機各傳感器的工作過程。
3．?dāng)?shù)顯表顯示各傳感器信號電壓值。
4．發光二極管顯示工作元器件狀態。
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。6．防盜匹配等操作。
7．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
8．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
9．裝有診斷座，可讀取故障碼與數據流等。
（四）技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）
電源：220V交流電壓
工作電壓：12V直流電壓
工作溫度：-50℃～50℃
汽車基礎電器示教板
序號 | 產品名稱 | 車型 | 產品型號 |
1 | 汽車充電系統示教板 | 大眾 | SB-QC601 |
2 | 汽車起動系統示教板 | 大眾 | SB-QC602 |
3 | 汽車點火系統示教板 | 三合一 | SB-QC603 |
4 | 汽車點火系統示教板 | 六合一 | SB-QC604 |
5 | 汽車燈光系統示教板 | 大眾 | SB-QC605 |
6 | 汽車儀表系統示教板 | 豐田 | SB-QC606 |
7 | 汽車燈光與儀表系統示教板 | 大眾 | SB-QC607 |
8 | 汽車雨刮系統示教板 | 大眾 | SB-QC608 |
9 | 汽車后視鏡系統示教板 | 大眾 | SB-QC609 |
10 | 汽車電動車窗系統示教板 | 大眾 | SB-QC610 |
11 | 汽車電動座椅系統示教板 | 豐田 | SB-QC611 |
12 | 汽車中控與防盜系統示教板 | 858 | SB-QC612 |
13 | 汽車電動車窗與中控鎖系統示教板 | 大眾 | SB-QC613 |
14 | 汽車音響系統示教板 | 四合一 | SB-QC614 |
15 | 汽車倒車?yán)走_(dá)系統示教板 | 國產 | SB-QC615 |
16 | 汽車導航GPS系統示教板 | 國產 | SB-QC616 |
17 | 帕薩特?zé)艄庀到y(tǒng)示教板 |
汽車發動機示教板
序號 | 產品名稱 | 車型 | 產品型號 |
18 | 發動機電控系統示教板 | 大眾 | SB-QC618 |
19 | 汽車傳感器與執行器系統示教板 | 大眾 | SB-QC619 |
20 | 汽車電子燃油噴射系統示教板 | 豐田 | SB-QC620 |
21 | 柴油機燃料系統示教板 | 傳統柴油機 | SB-QC621 |
22 | 汽車發動機防盜系統示教板 | 大眾 | SB-QC622 |
23 | 發動機點火與噴射系統示教板（帕薩特） | 帕薩特 | SB-QC623 |
24 | 發動機電控系統示教板（帕薩特） | 帕薩特 | SB-QC623 |
25 | 汽車傳感器綜合示教板 | 帕薩特 | SB-QC624 |
汽車新電器示教板
序號 | 產品名稱 | 車型 | 產品型號 |
26 | SRS安全氣囊系統示教板 | 豐田 | SB-QC625 |
27 | 汽車電控巡航系統示教板 | 大眾 | SB-QC626 |
28 | 汽車儀表防盜系統示教板 | 帕薩特 | SB-QC627 |
29 | 汽車車門控制系統示教板 | 桑塔納 | SB-QC628 |
30 | 汽車車載系統CAN-BUS示教板 | 帕薩特 | SB-QC629 |
31 | 大眾車身網絡系統示教板 | 帕薩特 | SB-QC630 |
32 | 汽車防盜和智能鑰匙系統示教板 | 帕薩特 | SB-QC631 |
33 | 前照燈隨動轉向系統示教板 | 帕薩特 | SB-QC632 |
34 | 自動變速器電控系統示教板 | 豐田 | SB-QC633 |
35 | ABS系統示教板 | 大眾 | SB-QC634 |
36 | 懸架電控系統示教板 | 豐田車型 | SB-QC635 |
37 | 汽車安全氣囊系統示教板 | 帕薩特 | SB-QC636 |
38 | 汽車車門控制系統示教板 | 凌志LS400 | SB-QC637 |
39 | 汽車自動燈光系統示教板 | 通用 | SB-QC638 |
40 | 汽車自動雨刮系統示教板 | 大眾 | SB-QC639 |
41 | 汽車輪胎氣壓檢測系統（TPMS）示教板 | 天威達電子 | SB-QC640 |
42 | 汽車車身電器系統示教板 | 桑塔納2000 | SB-QC641 |
43 | 汽車照明/信號/儀表/雨刮系統示教板 | 捷達 | SB-QC642 |
44 | 汽車燈光系統接線實訓臺(可選各系統) | 可選各車型 | SB-QC643 |
45 | 汽車電器綜合實訓臺 | 桑塔納3000 | SB-QC644 |
