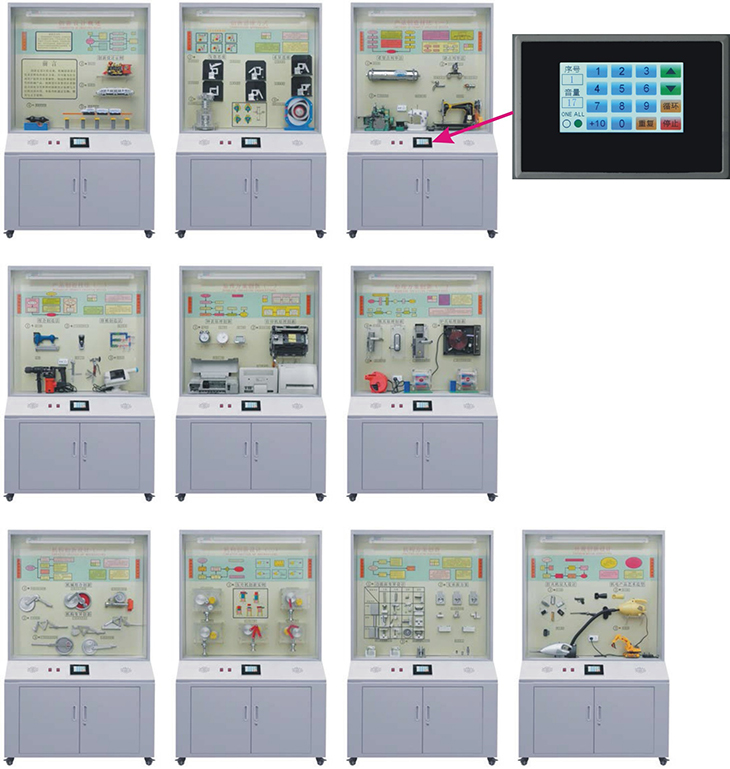

SBCX-10型機械創新設計陳列柜
一、機械創新設計陳列柜概述：
機械創新設計陳列柜按國際標準流行設計，采用各種新穎機電產品外，其余模型全部用鋁合金和有機玻璃等制作，每柜進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。是機械創新實驗室內主要教學設備。
二、機械創新設計陳列柜性能特點規格：
1、陳列柜中的模型都配備創新原理分析及設計過程文字說明。
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示？刂撇捎4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示。解說詞播放在100平方房內聲音宏亮。
3、輸入電壓：交流200V，功率400W。
4、陳列柜外形尺寸：1200㎜寬×530㎜厚×1900㎜高，柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內板面超豪華鋁塑夾層板，柜內大標牌采用中英文對照。板面附有必要的圖表和文字說明承載性好、外形美觀大方、經久耐用。
5、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
三、《機械創新設計》陳列柜，各柜內容如下：
|
陳列柜名稱 |
陳 列 內 容 |
|
第一柜 創新設計概述 |
A、機械創新設計 蒸汽機車、內燃機車、磁懸浮列車、磁懸浮模型 磁懸浮列車說明 B、磁懸浮列車說明、創新設計特點 |
|
第二柜 創新思維方 |
A、發散、求異思維 夾緊裝置（方案6種）、無曲軸發動機、旋轉式發動機工作過程、旋轉式發動機 B、夾具設計方案、創新設計說明（圖） |
|
第三柜 產品創造技法 |
A、希望點列舉法、缺點列舉法 數碼凈水機、普通型龍頭、冷熱型水龍頭、磁心型水龍頭、縫紉龍頭、微型縫紉機、鎖邊機 B、創造技法簡介、創新設計說明（圖） |
|
第四柜 產品創造技法 |
組合創造法、移植創造法 眼保儀、電子積木、三頭電動剃須刀、多用工具（2把）、射釘槍、電錘、多功能扳手、新型窗戶活頁、點鈔機等； B、創造技法簡介、創新設計說明 |
|
第五柜 原理方案創新
|
鐘表原理創新、機械打字機原理、噴墨打印機、噴墨打印機部件、激光打印機、機械鐘電子鐘（2臺）； B、功能設計法、創新設計說明 |
|
第六柜 原理方案創新
|
鎖具原理創新、爐具原理創新、鼓風機原理創新 機械鎖、密碼鎖、磁卡渙、電磁爐、離心式鼓風機、二直葉羅茨鼓風機、三扭葉羅茨鼓風機 B、問題求解模式、創新設計說明 |
|
第七柜 機構創新設計
|
A、機構組合創新、機構變異創新 串聯式組合機構、并聯式組合機構、反饋式組合機構、六桿機構、六桿機構（低副高副），六桿機構（低副高副）、六桿機構（低副高副B）、行星輪系一連桿機構、凸輪一連桿機構 B、機構創新途徑、創新設計說明 |
|
第八柜 機構創新設計
|
A、執行機構設計、壓片機設計: 壓片機工藝圖、壓片機方案a、壓片機方案b、壓片機方案c、壓片機方案d、壓片機方案e、六桿壓片機機構； B、機構構型過程創新設計說明 壓片機功能一技術矩陣 |
|
第九柜 結構方案創新 |
功能面變異結構方案比較 功能面變異設計、支承面方案、擺桿與推桿接觸面方案、滾動軸承組合機構、快動聯接結構3件 B、結構創新途徑、創新設計說明 |
|
第十柜 外觀創新設計 |
打火機宜人設計、機電產品藝術造型 各種新型打火機（7件）、小型吸塵器A、小型吸塵器B、挖掘機; 外觀創新程序、創新設計說明； 產品外觀創新設計、說明； |
注：柜上玻璃屬易碎品，由需方單位自配；
