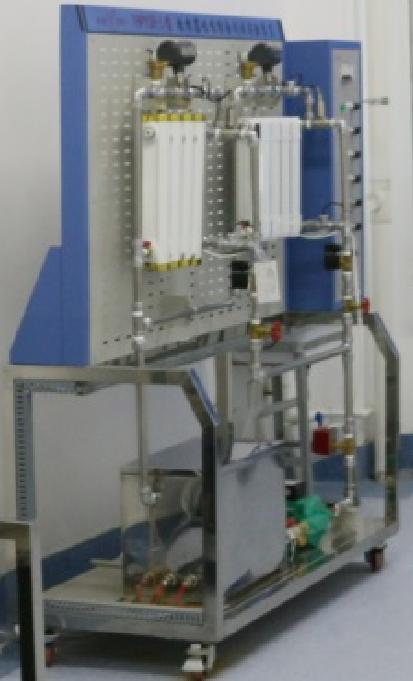

SBRT69E散熱器熱工裝性能實驗裝置
散熱器熱工裝性能實驗置 是根據相關課程教學大綱要求而研制。能開設熱力學基本定律、工質基本熱力性質及能量有效轉換等實驗項目,通過實驗使學生掌握相關熱工參數的測試方法。適合動力、機械類相關專業《工程熱力學傳熱學》、《熱工學》等課程的實驗教學設備
二、技術參數
1工作環境溫度: 0-40℃。
2工作環境濕度:< 80% 。
3電源工作電壓:380V 功率:4.5kW
4、加熱功率3KW5、
5、水泵:自吸式噴射泵,Q=4.2m3/h,H=35m,N= 370W,電壓220V ,50Hz
6、外形尺寸:150×500×2000mm
三、主要用途:
1、可測定散熱器的傳熱系數,
2、計算并分析散熱器的散熱量
3、與熱媒體流量和溫差的關系,
4、可進行散熱器的阻力測試
5、了解散熱器構造、性能
6、散熱器的安裝方法和排列方式對總熱量的影響
四、主要配置:
序號 |
名稱 |
規格 |
數量 |
1 |
移動式鋼制實驗臺 |
1套 | |
2 |
電加熱器 |
3KW |
1套 |
3 |
流量調節閥 |
DN15 |
1套 |
4 |
壓力計 |
4-20ma |
1套 |
5 |
轉子流量計 |
4-20ma |
1套 |
6 |
循環水泵 |
1套 | |
7 |
循環水泵 |
1套 | |
8 |
水溫調節器 |
1套 | |
9 |
溫度測量儀表 |
1套 | |
10 |
溫度變送器 |
Pt100 |
1套 |
11 |
鋁合金防腐散熱器等 |
0.6平方 |
1套 |
12 |
不銹鋼水箱 |
1套 | |
13 |
電磁閥 |
1套 | |
14 |
下載線 |
1套 | |
12 |
數據軟件 |
1套 | |
16 |
控制采集模塊 |
1套 |
