SBJX-107型《齒輪泵》實測繪圖組合訓練裝置（綜合訓練型）
一、產品特點
1、項目實際化：以鋼制實際小型齒輪泵為訓練對象；
2、功能系統化：齒輪泵拆裝、零件尺寸測量、裝配圖繪制和零件圖繪制四位一體的訓
練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得
充分的訓練機會
4、教學標準化：配套的指導書和教學視頻，教學十分方便、學習效果顯著；

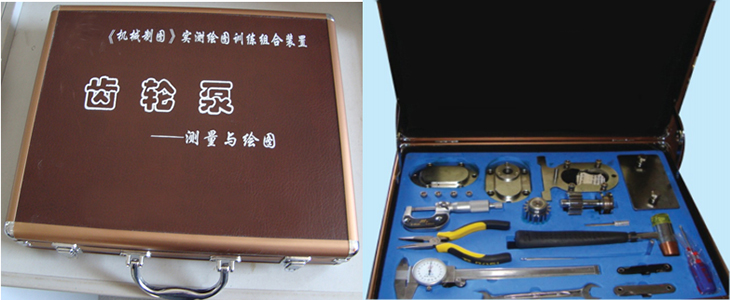

5、管理便利化：齒輪泵、組裝與測量工具及指導書均放在一個精制的箱子里，管理十
分方便。
二、產品參數
|
《齒輪泵》實測繪圖訓練組合裝置（9500元/套） |
|||
|
項 目 |
參 數 |
項 目 |
參 數 |
|
外形尺寸 |
40×30×7cm |
重 量 |
3(kg) |
|
精密測量 工具 |
帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板 |
專用組 裝工具 |
專用鋃頭（一把）、外六角扳手（一把）、內六角扳手（一把）、尖嘴鉗（一把）、螺絲刀（一把）、專用拆裝銷（一把） |
|
測繪部件 |
鋼制精密小型齒輪泵（一臺） 1、齒輪泵尺寸：120X90X122（mm）； 2、中心距：32±0.02（mm）； 3、模數：m=2； 4、速比：1︰1； 5、精度等級：7-7-8(GB10095-2018) |
教學資料 |
1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、 3、齒輪泵模擬組裝視頻。 4、齒輪泵實物組裝視頻（含）現場演示 1）齒輪泵工作原理（配音 字幕） 2）齒輪泵結構組成（配音 字幕） 3）齒輪泵拆卸過程（配音 字幕） 4）齒輪泵零件草圖繪制（配音 字幕）5）齒輪泵零件草圖尺寸標注（配音 字幕） 6）齒輪泵裝配過程（配音 字幕） 5、模擬仿真微課教學訓練系統軟件。 |
|
類 型 |
便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) |
外觀顏色 |
綜色 |
|
教學軟件 （機電工程課程虛擬仿真教學系統） |
1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
三、產品功能
|
訓練模式 |
訓練內容 |
|
1、齒輪泵組裝訓練； 2、齒輪泵零件尺寸測量訓練； 3、齒輪泵裝配圖繪制訓練； 4、齒輪泵零件圖繪制訓練。 |
訓練一 齒輪泵組裝訓練 訓練二 齒輪泵齒輪參數測量與計算 訓練三 齒輪泵零件尺寸測繪 訓練四 齒輪泵標準零件確定 訓練五 齒輪泵裝配圖繪制 訓練六 齒輪泵零件圖繪制 訓練七 齒輪泵圖紙文件整理 |
|
