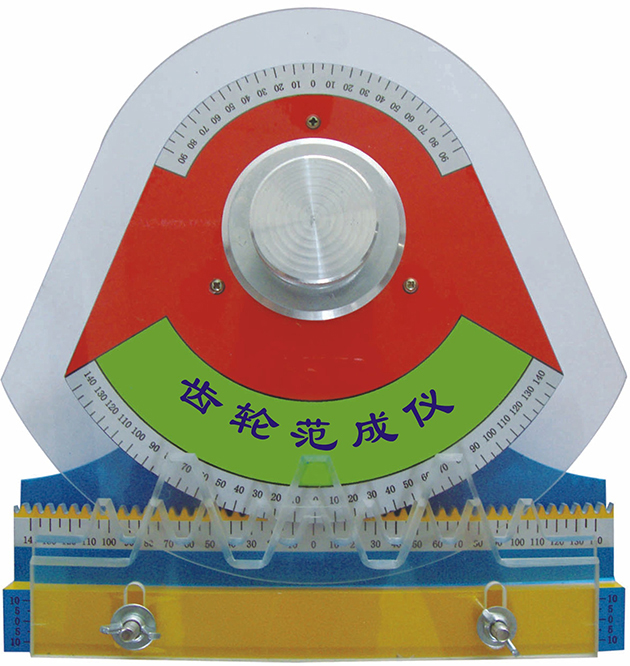

SB-FA型齒輪范成儀
齒輪范成儀功能特點：
齒輪范成儀用于機械原理（機械設計基礎）課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。
齒輪范成儀主要參數：
1、配模數m=10 m=20齒條插齒刀各一把
2、外型尺寸：320x310x110同一模數m=2兩扇形齒輪（Z1=130,Z2=80）
3、大扇形分度圓直徑260MM，適用于M=20齒條，小扇形分度圓直徑160，適用于M=10齒條
說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計，大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。

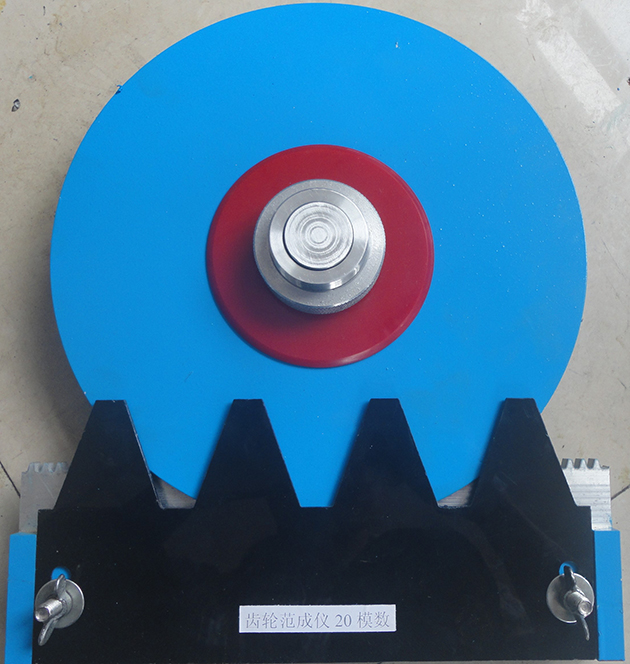

SB-FB型齒輪范成儀
齒輪范成儀功能特點：
齒輪范成儀用于機械原理（機械設計基礎）課程開設的"漸開線齒輪范成實驗"，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。
齒輪范成儀主要參數：
1、配模數m=10 m=20齒條插齒刀各一把
2、外型尺寸：300x306x100mm
3、分度圓直徑200mm
說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計，大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。
|
