《減速器》實測繪圖訓練組合裝置

項    目

參    數

項    目

參    數

外形尺寸

40×30×7cm

重    量

3(kg)

精密測量

工具

帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板

專用組裝

工具

專用鋃頭（一把）、外六角扳手（兩把：）、內六角扳手（一把）、尖嘴鉗（一把） 、螺絲刀（一把）

測繪部件

鋼制精密小型單級減速器（一臺）

1、減速器尺寸：150X132X106（mm）；

2、中心距：48±0.02（mm）；

3、模數：m=2；

4、速比：2︰1；

5、精度等級：7-7-8(GB10095-2018)

教學資料

1、實訓指導書及實訓報告（含電子稿）；

2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、

3、減速器模擬組裝視頻。

4、減速器實物組裝視頻（含）現場演示

1）減速器工作原理（配音 字幕）

2）減速器結構組成（配音 字幕）

3）減速器拆卸過程（配音 字幕）

4）減速器零件草圖繪制（配音 字

5）減速器零件草圖尺寸標注（配音 字幕）

6）減速器裝配過程（配音 字幕）

5、模擬仿真微課教學訓練系統軟件。

類 型

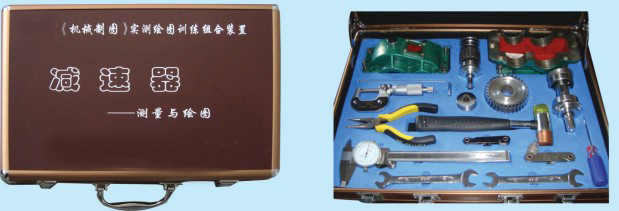

便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里)

外觀顏色

綜色

教學軟件

（機電工程課程虛擬仿真教學系統）

1、《制圖》微課教學系統；

2、《制圖》實訓虛擬仿真教學系統；

3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像）

訓練模式

訓練內容

1、減速器組裝訓練；

2、減速器零件尺寸測量訓練；

3、減速器裝配圖繪制訓練；

4、減速器零件圖繪制訓練。

訓練一 減速器組裝訓練

訓練二 減速器齒輪參數測量與計算

訓練三 減速器零件尺寸測繪

訓練四 減速器標準零件確定

訓練五 減速器裝配圖繪制

訓練六 減速器零件圖繪制

訓練七 減速器圖紙文件整理
