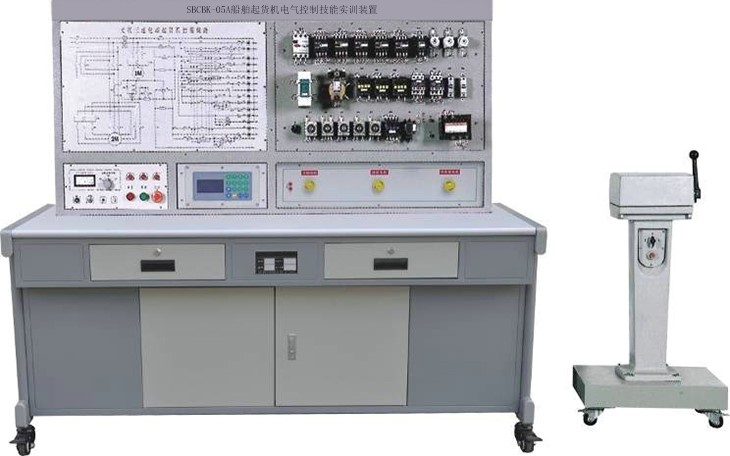

SBCBK-05A船舶起貨機電氣控制技能實訓裝置（半實物）
一、概 述
"船舶起貨機電氣控制技能實訓裝置（半實物）"由船舶起貨機操縱實訓臺和船舶起貨機半實物模型組成，可完成船舶起貨機的操作、調試、檢修等實訓內容，可作為船舶類學校的船舶機械裝置、船舶水手與機工、船舶電氣、船舶輪機、船舶機電、輪機管理等相關專業的實訓設備，也可作為船舶電工、船舶輪機員、船舶職工、船員培訓機構的培訓及考核設備。
二、產品特點
1.起貨機操縱實訓臺主要元器件均采用了船舶真實的元器件，各電氣元件安裝在操縱實訓臺的正面，可直觀地看到各個器件的動作，主令控制器安裝在操縱實訓臺面上，便于操作，接近實際的起貨機操縱室。
2.起貨機半實物模型參照實際的起貨機結構設計，包括船用三速電動機、吊桿裝置、電磁抱閘器等部分，真實、形象，讓學生更易理解和掌握。
3.實訓裝置設置了部分典型的線路故障，學生通過線路調試查找故障，然后排除故障，有利于提高學生的檢修能力。
4.半實物模型上所用電動機的電壓等級與實際的起貨機完全相同。
5.半實物起貨機能體現升降方向的高、中、低三種速度的變化過程。
6.半實物起貨機在起重貨物過載時，有定時過電流保護。
7.半實物起貨機停止貨物電磁抱閘時，可體現滑行過程。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.5kVA
4.漏電保護動作電流：≤30mA，漏電保護動作時間：≤0.1s
四、系統配備
|
序號 |
名 稱 |
數量 |
|
1 |
船舶起貨機操縱實訓臺 |
1臺 |
|
2 |
船舶起貨機半實物模型 |
1臺 |
五、實訓項目
1.熟悉常用低壓電器的結構、原理
2.起貨機的故障分析
3.熟悉起貨機控制電路原理圖
4.船用主令控制器的使用
5.輪機員升降貨物操作訓練
6.電氣控制線路常見故障排除
7.輪機員的技能考核
