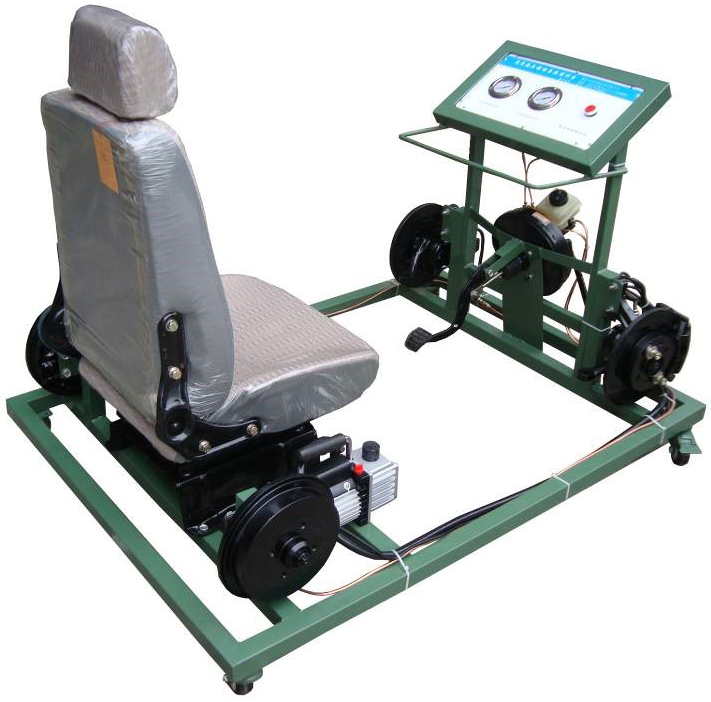

轂式制動系統保養模塊教具架
一、功能特點
1.轂式制動系統保養模塊教具架采用全新完整的雙管路汽車制動系統為基礎，全面展示了汽車制動系統的組成結構和工作過程。
2.實訓臺安裝有真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。
3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
4.適用于學校的汽車制動系統理論與維修實訓教學需要，完全滿足對汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、技術規格
外形尺寸：1400×900×600mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
壓 力 表：0～100kg/psi
真 空 泵：
電 壓：AC 220V 50Hz
功 率：120W
抽氣速率：25L/min
極限壓力：10~30Pa
轉 速：1000r/min
進氣口徑：6
用油量：0.25L
噪 聲：≤65
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
前左右羊角剎車機構總成 |
|
套 |
1 |
|
2 |
后左右剎車鼓總成 |
|
套 |
1 |
|
3 |
剎車真空助力器 |
|
個 |
1 |
|
4 |
剎車總泵與踏板 |
|
套 |
1 |
|
5 |
剎車油瓶 |
|
個 |
1 |
|
5 |
壓力表 |
0～100kg/psi |
個 |
2 |
|
6 |
真空泵 |
RS-1A |
臺 |
1 |
|
7 |
移動臺架(帶自鎖腳輪裝置) |
1400×900×600mm(長×寬×高) |
臺 |
1 |
|
8 |
座椅 |
|
臺 |
1 |
|
