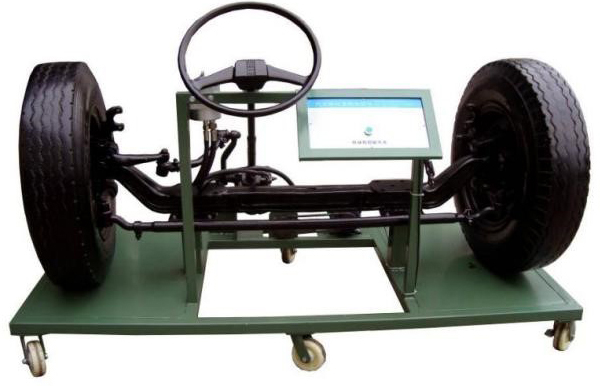

轉向系統實訓臺（東風天錦車型）
一、產品簡介
該設備采用翻新東風天錦汽車前橋總成為基礎，全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要，完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。
二、功能特點
1.真實可運行的汽車轉向系和前橋懸架部件，充分展示動力轉向與獨立懸架的組成結構。
2.由三相電機做動力源帶動助力泵工作，操縱方向盤，真實演示汽車動力轉向的工作過程。
3.實訓臺安裝有壓力表，實時顯示轉向時助力油壓的參數變化。
4.車輪底部裝有轉角盤，可分別顯示各輪轉向角度。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1700×900×1100mm(長×寬×高)
動力電源：三相四線(三相五線 380V±10% 50Hz)
工作溫度：-40℃～+50℃
油 壓 表：0～100kg/psi
三相異步電動機：
電 壓：AC 220V/380V
功 率：1.5KW
轉 速：1400r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
前橋懸掛機構 |
|
套 |
1 |
|
2 |
方向盤、轉向柱、萬向節、方向機、轉向拉桿 |
|
套 |
1 |
|
3 |
助力泵 |
|
個 |
1 |
|
4 |
車輪 |
|
個 |
2 |
|
5 |
油壓表 |
0～100kg/psi |
個 |
1 |
|
6 |
三相異步電動機 |
YT 90S-4 |
臺 |
1 |
|
7 |
三相漏電保護開關 |
DZ47LE-32 |
個 |
1 |
|
8 |
轉角盤(可選) |
|
個 |
2 |
|
9 |
移動臺架(帶自鎖腳輪裝置) |
1700×900×1100mm(長×寬×高) |
臺 |
1 |
