技術指標

說             明

裝置功能

1、  了解連續均相管式循環反應器的返混特性。

2、  通過脈沖法測管式反應器停留時間分布。

3、  分析觀察連續均相管式循環反應器的流動特征。

4、  研究不同循環比下的返混程度，計算模型參數n。

主要配置

管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、不銹鋼臺架及控制屏。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水、KCl溶液

技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、管式反應器：直徑φ35mm，長度1200mm；填料類型及尺寸：拉西環，Ф4mm。

3、水泵：微型磁力泵，流量12L/min，揚程6m，功率30W。

4、循環泵：流量12L/min，揚程10m，功率90W。

5、水流量：6-60L/h和25～250L/h，液體轉子流量計，觀察、控制流量。

6、電導率儀：數字電導率檢測儀，測定示蹤劑的含量。

7、LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。

8、各項操作及顯示、調節、控制全在控制屏面板進行。

9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

10、外形尺寸：1200×500×1600mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

進水流量

轉子流量計

轉子流量計

手動調節

循環流量

轉子流量計

轉子流量計

手動調節

濃度

在線電導率儀

數字顯示

無

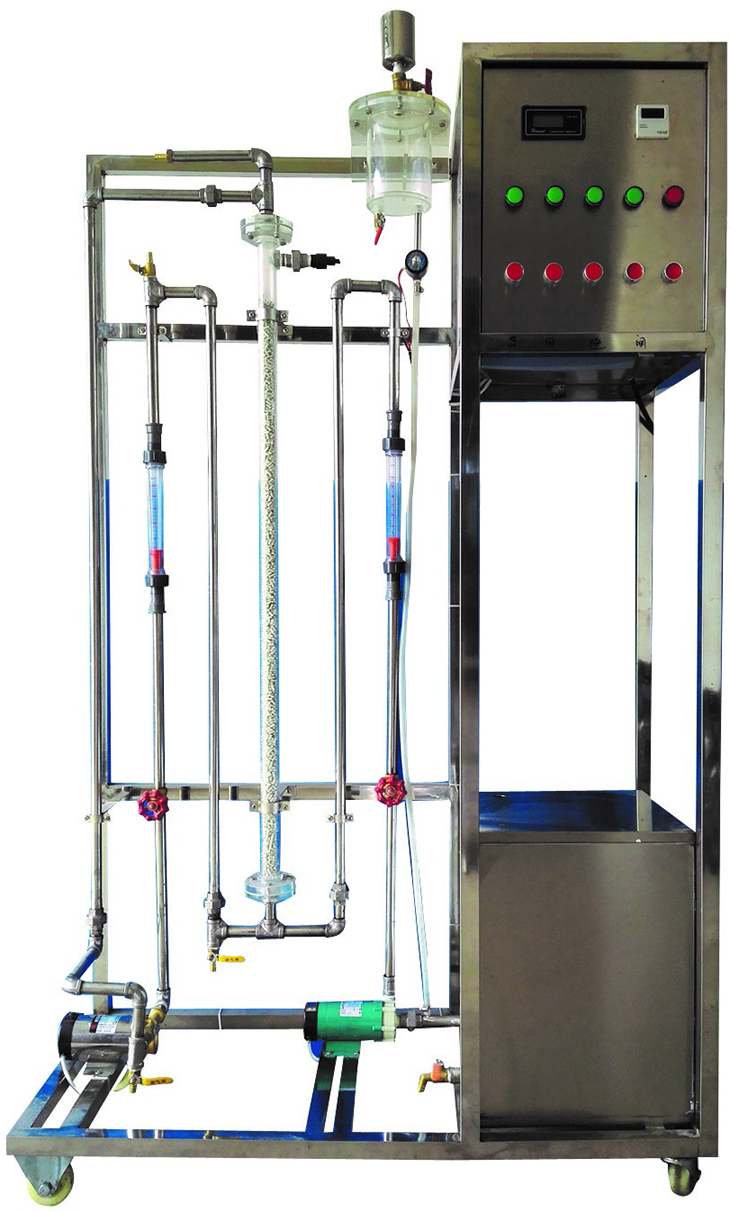

數據型管式反應器流動特性測定實驗裝置 SBGY-310/II

測控組成

變量

檢測機構

顯示機構

執行機構

進水流量

轉子流量計

轉子流量計

手動調節

循環流量

渦輪流量計

數字流量顯示儀，精度：0.5%FS

手動調節

濃度

在線電導率儀

數字顯示，精度：0.5%FS

無

示蹤劑流動時間

時間控制器

上位機采集

無

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：流量、電導率、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
