技術指標

說             明

裝置功能

1、乙醇常壓催化實驗。

2、了解掌握乙醇常壓催化實驗的操作流程及原理。

主要配置

開啟式管式爐、溫度傳感器、程序溫控儀、石英反應管、質量流量計、預熱器、計量泵、壓力表、閥門、控制柜、不銹鋼支架。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙醇

技術參數

1、工作壓力：<0.5MPa。

2、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200SCCM，Nz標定，準確度：±1%F.S。

3、Φ260*350mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化硅爐+金屬內襯，最高溫度800℃。

4、控溫儀表：人工智能型儀表，精度FS≤0.2%

5、石英反應管，Φ10*500mm，催化劑裝填量：1-10ml。

6、預熱器：功率500W，304不銹鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。

7、鼓泡罐：容積1.0L，304不銹鋼材質。

8、正泰電器：接觸器、開關、漏電保護空氣開關。

9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。

10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

質量流量計

數字流量顯示儀

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀

轉速調節

預熱器加熱溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

反應器加熱溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

反應溫度

K型熱電偶

數字溫度儀表

無

反應壓力

指針式壓力表

壓力表就地顯示

無

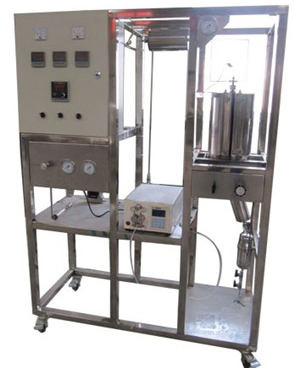

數字型乙醇常壓催化實驗裝置SBGY-315/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

質量流量計

數字流量顯示儀，精度：0.5%FS

手動調節

乙醇加入量

蠕動泵

數字流量顯示儀，精度：0.5%FS

轉速調節

預熱器加熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

反應器加熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

反應溫度

K型熱電偶

數字溫度儀表，精度：0.5%FS

無

反應壓力

壓力傳感器

數字壓力儀表，精度：0.5%FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
